Счетчик газа мембранный G25B (GS-80-025B; GS80-025B)
- Качество и надежность оборудования
- Быструю доставку по Актау
- Профессиональную сервисную поддержку
- Закрепление персонального менеджера
- Скидки постоянным клиентам
- Описание товара:
- Характеристики
- Фото
Счетчик газа мембранный G25B изготовлен фирмой “GAS SOUZAN” и предназначен для измерения и учета объема прошедшего через счетчик природного газа по ГОСТу 5542-87, паровых фаз бутана, пропана, их смесей, а также других неагрессивных газов. Основная область применения счетчиков - учет газа в коммунально-бытовой сфере, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа.
Счетчик соответствует требованиям EN 1359:1998, IDT.
Счетчик оснащен устройством защиты от обратного счета при установке счетчика в направлении, противоположном направлению потока газа.
Рабочее положение счетчика – присоединительными штуцерами вверх.
Счетчик не требует выполнения прямых отрезков газопровода до и после счетчика для его нормальной работы. Счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа.
К счетчику может быть подключен электронный корректор объема газа, оснащенный низкочастотными входами. Внешний датчик импульсов низкой частоты может быть установлен на счетчик без необходимости его демонтажа и без нарушения метрологических пломб.
|
Наименование параметров |
Ед. |
Величина параметров |
|
Номинальный расход Q ном. |
м3/ч |
25 |
|
Максимальный расход Q макс. |
40 |
|
|
Минимальный расход Q мин. |
0,25 |
|
|
Относительная погрешность от Q мин. до 0,1Q ном. от 0,1 Q ном. до Q макс. |
% |
±3 ±1,5 |
|
Номинальный циклический объем |
дм3 |
20 |
|

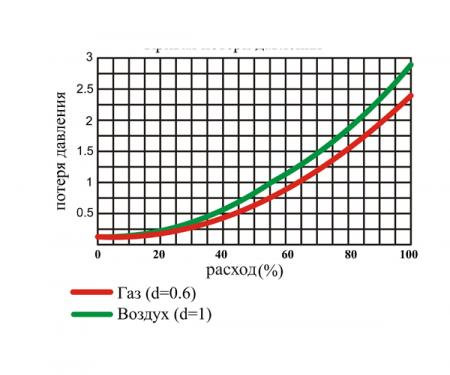

Максимальная потеря давления при: |
||
|
Q мин. |
Па |
< 80 |
|
Q ном. |
< 140 |
|
|
Q макс. |
< 280 |
|
|
Масса счетчика |
кг |
17,4 |
|
Присоединения входа и выхода: резьба наружная |
мм |
Ду 65 (Iso 228/1) |
|
Макс. рабочее избыточное давление |
кПа |
50 |
|
Диапазон температуры рабочей среды |
°С |
от -30 до +60 |
|
Диапазон температуры окружающей среды |
от -40 до +70 |
|
|
Диапазон отчетного устройства |
м3 |
999999,99 |
|
Цена деления |
дм3 |
2 |
|
Срок службы, не менее |
лет |
24 |
|
Межповерочный интервал |
8 |
|
Корпус газового счетчика штампованный, из стального листа.
|
№ |
Наименование |
Материал |
|
1 |
Полукамера мембраны |
Оцинкованная сталь |
|
2 |
Мембрана |
Армированная резина ACC.IGS-MS-IN-101(3) |
|
3 |
Щека мембраны |
Оцинкованная сталь |
|
4 |
Делительная доска |
Алюминий |
|
5 |
Седло клапана |
Бакелит (реактопласт) |
|
6 |
Клапан |
Бакелит (реактопласт) |
|
7 |
Втулка оси |
Латунь |
|
8 |
Ось полукамеры |
Оцинкованная сталь |
|
9 |
Рычаг |
Оцинкованная сталь |
|
10 |
Делительный диск мембраны |
Оцинкованная сталь |
|
11 |
Выходной патрубок |
Полиацетал |
|
12 |
Тяга рычага |
Полиацетал |
|
13 |
Поводок счетного механизма |
Оцинкованная сталь |
|
14 |
Основание выходного патрубка |
Полиацетал |
|
15 |
Опора поводка счетного механизма |
Оцинкованная сталь |
