Счетчик газа мембранный G65 изготовлен фирмой “GAS SOUZAN” и предназначен для измерения и учета объема прошедшего через счетчик природного газа по ГОСТу 5542-87, паровых фаз бутана, пропана, их смесей, а также других неагрессивных газов. Основная область применения счетчиков - учет газа в коммунально-бытовой сфере, кроме того они могут использоваться и в других сферах деятельности, требующих учета потребления газа.



Счетчик соответствует требованиям EN 1359:1998, IDT.

Счетчик оснащен устройством защиты от обратного счета при установке счетчика в направлении, противоположном направлению потока газа.



Рабочее положение счетчика – присоединительными штуцерами вверх.



Счетчик не требует выполнения прямых отрезков газопровода до и после счетчика для его нормальной работы. Счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа.



К счетчику может быть подключен электронный корректор объема газа, оснащенный низкочастотными входами. Внешний датчик импульсов низкой частоты может быть установлен на счетчик без необходимости его демонтажа и без нарушения метрологических пломб.

Наименование параметров

Ед.
изм.

Величина параметров

Минимальный расход (Qмин.)

м3

0,65

Номинальный расход (Qном.)

65

Максимальный расход (Qмакс.)

100

Относительная  погрешность

от Qмин. до 0,1 Qном.

от 0,1 Qном. до Qмакс.

%

±3

±1,5

Номинальный циклический объем

дм3

55

Максимальная потеря давления при:

Qмин.

Па

< 90

Qном.

< 160

Qмакс.

< 320

Масса счетчика

кг

85

Макс. рабочее избыточное давление

МПа

0,1

Диапазон температуры рабочей среды

°С

от -30 до+60

Диапазон температуры окружающей среды

от -40 до+70

Присоединения входа и выхода: фланцевое

мм

Ду 80

(Ansi B16.5;A105)

Диапазон отчетного устройства

м3

999999,99

Цена деления

дм3

2

Срок службы, не менее

лет

24

Межповерочный интервал

8



Корпус  газового счетчика штампованный, из стального листа.





Счетчик газа мембранный G65 (GS-77-065A)

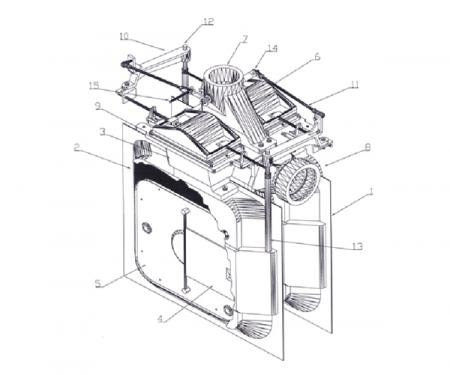

Наименование

Материал

1

Камера мембраны

Сталь 12 DIN 1623

2

Мембрана

Армированная резина BS 4161

3

Центральный корпус клапана

Алюминий A413/1

4

Сигнальное устройство

Сталь 12 DIN 1623

5

Тарелка мембраны

Сталь 12 DIN 1623

6

Клапан

Бакелит(реактопласт)

7

Опора коленчатого вала

Алюминий A413/1

8

Наружное соединение

Алюминий A413/1

9

Седло клапана

Бакелит (реактопласт)

10

Рычаг

Чугун

11

Шатун

DIN1, 4005

12

Вал сигнального устройства

DIN1, 4005

13

Втулка стержня сигнального устройства

Латунь

14

Коленчатый вал

DIN1, 4005

15

Вращатель показателя

DIN1, 4005
